LX-06涂料特点
LX-06涂料由改性耐热、防蚀高分子合成树脂和耐热、耐蚀性、填料及特种添加剂，经特殊生产工艺加工而成的单组份新型冷换设备专用防腐涂料。该涂料具有如下特点：
1、优异的耐酸、耐碱、耐油、耐有机溶剂和盐、水溶液等介质腐蚀的特性,有效解决炼油装置换热器在低温湿硫化氢以及氯离子的腐蚀问题，保证设备在腐蚀环境下的长周期运行，能延长设备使用寿命3倍以上。
2、突出的阻垢性能可有效的提高换热器的工作效率、降低检修时的劳动强度减少了非计划性停工造成的经济损失。
3、独特的耐高温性能保证了涂层在置换扫线时，可通过240℃·10kg高温蒸汽24小时吹扫，涂层完好无损。
4、良好的导热性能保证了稳定的换热效果，提高了换热设备运行状态
适用范围及年限
1.适用于石油炼制、石油化工、化纤、化肥、氯碱、发电、冶金、食品、制药等行业生产所需的冷凝器、油冷器、换热器、空冷器、贮冷器、凝汽器及压力容器的腐蚀防护。
2.涂料使用温度、工作温度≤240℃
3.涂装后设备使用年限不低于3年（部分设备在涂料使用允许范围内使用6年以上）。

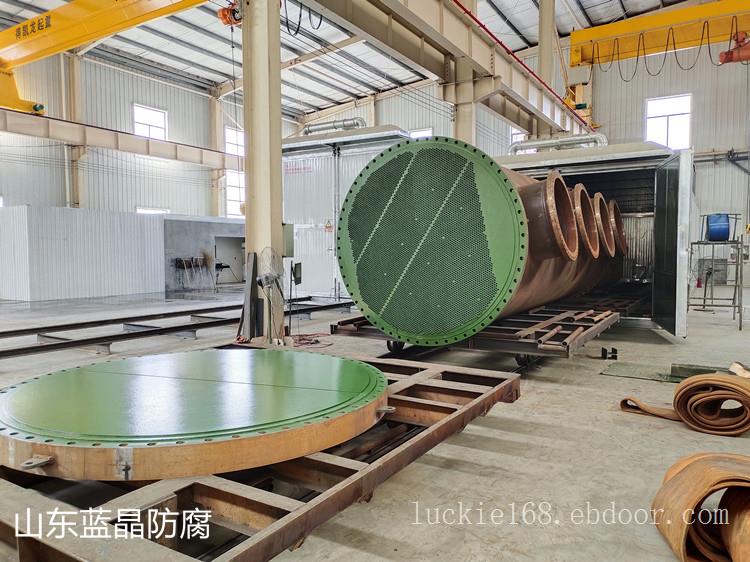

三、涂料施工要求
优异的涂料系能需要通过完美的施工工艺来实现。防腐界有句俗话叫“三分涂料七分施工”说的就是这个道理。我公司在20多年的防腐施工过程中，总结了防腐施工过程中容易出现的问题。并制定了一套完整的施工工艺。LX-06涂料施工工艺要求如下：
1.环境要求:室内施工，施工应无灰尘：
A、涂敷环境应保持清洁、通风良好，涂装操作过程中防腐蚀设备工件表面不得有目视可见的灰尘颗粒；
B、环境温度应满足涂料规定的涂敷温度，工件表面温度至少比露点温度高3℃，但不应高于露点温度10℃。
施工现场应设有防雨雪、防强风、防爆晒、防火及消防等设施；
C、环境相对湿度应小于85%，当空气过于干燥时可采用在施工场地喷水的方式增加空气湿度，以保证施工质量。
D、环境温度应不低于5℃不高于50℃。
2.前处理要求：设备前处理质量直接关系到涂层的质量，处理后工件表面无油污，以表面应完全被水膜完整湿润覆盖为标志；酸洗除锈达到JB/T6978-93<<涂装前铁件酸洗标准>>后表面状态的要求；设备表面采用喷砂除锈，除绣等级达到Sta21/2级（GB
8923-88），将处理好的设备表面灰砂吹净后进行涂料涂装。
3.涂料使用的稀释剂：专用溶剂。
4.固化要求：每一道漆膜表干后进行高温固化处理,固化温度严格按照工艺标准执行。严禁出现骤热骤冷现象。
5．涂装完成后漆膜厚度：漆膜总厚度（涂四道以上）不小于120цm。
6．涂装完成后外观：不应有漏涂、滴坠、流挂等现象，漆膜光洁平整。
